電動三片式絲口球閥
電動三片式絲口球閥
詳情介紹
產品說明
產品概述 生產成三片式方便需要經常維修的設備插入。
端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖.
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭規格ISO5211
| 閥門材料 | |||
| 1) 軸 Shaft | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 防松螺母 Lock nut | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 壓緊環型螺母 Gland nut ring | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 頂部密封環 至p tight ring | 聚四氯乙烯 P.T.F.E. | ||
| 5) O環 O-Ring | 氟橡膠 VITON | ||
| 6) 墊圈 Washer | 聚四氯乙烯 P.T.F.E. | ||
| 7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
| 8) 閥體 Body | 不銹鋼 ANSI316 | 1.4408 | |
| 9) 螺釘 Screws | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 10) 球體 Ball | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 11) 端部 End | 不銹鋼 ANSI316 | 1.4408 | |

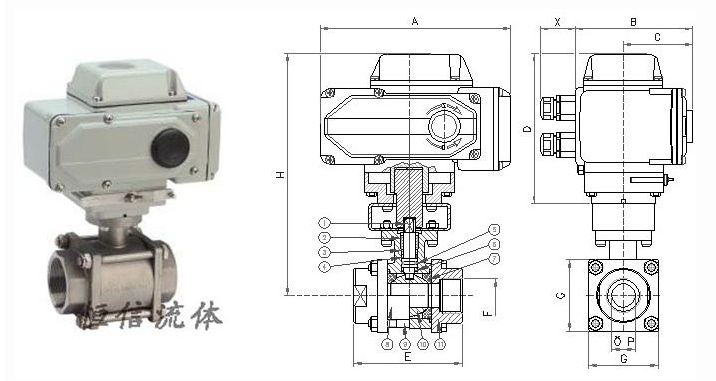

| 尺寸表 | ||||||||
| 螺紋訂貨號 | M42016F03 | M42016F04 | M42016F05 | M42016F06 | M42016F07 | M42016L08 | M42016L09 | |
| 承插焊接訂貨號 | M42016F83 | M42016F84 | M42016F85 | M42016F86 | M42016F87 | M42016L88 | M42016L89 | |
| 對頭焊接訂貨號 | M42016F93 | M42016F94 | M42016F95 | M42016F96 | M42016F97 | M42016L98 | M42016L99 | |
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| 內螺紋尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| 通徑 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 |
| C | mm. | 68 | 68 | 68 | 68 | 68 | 94 | 94 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E | mm. | 70 | 70 | 80 | 90 | 100 | 114 | 136 |
| G | mm. | 40 | 40 | 45 | 60 | 70 | 80 | 90 |
| H | mm. | 245 | 245 | 248,5 | 255 | 260 | 299 | 307 |
| T. of cycle 50/60 Hz | s. | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 |
| 重量 | Kg. | 5,9 | 5,9 | 6 | 6,6 | 7 | 12,9 | 14 |
